Замерьте концентрацию, рассчитайте долив и проверьте результат
В рабочей ванне вода испаряется, эмульсия уходит со стружкой, а загрязнения искажают измерения. Поэтому долив рассчитывают по текущей концентрации, а не по рецепту первоначальной заправки.
На примере «Акрил» Sinertek MX (коэффициент рефрактометра 1,0) показываем измерение, расчёт и повторный контроль.
Ориентир по упрощённой формуле инструкции. После перемешивания концентрацию измеряют повторно.

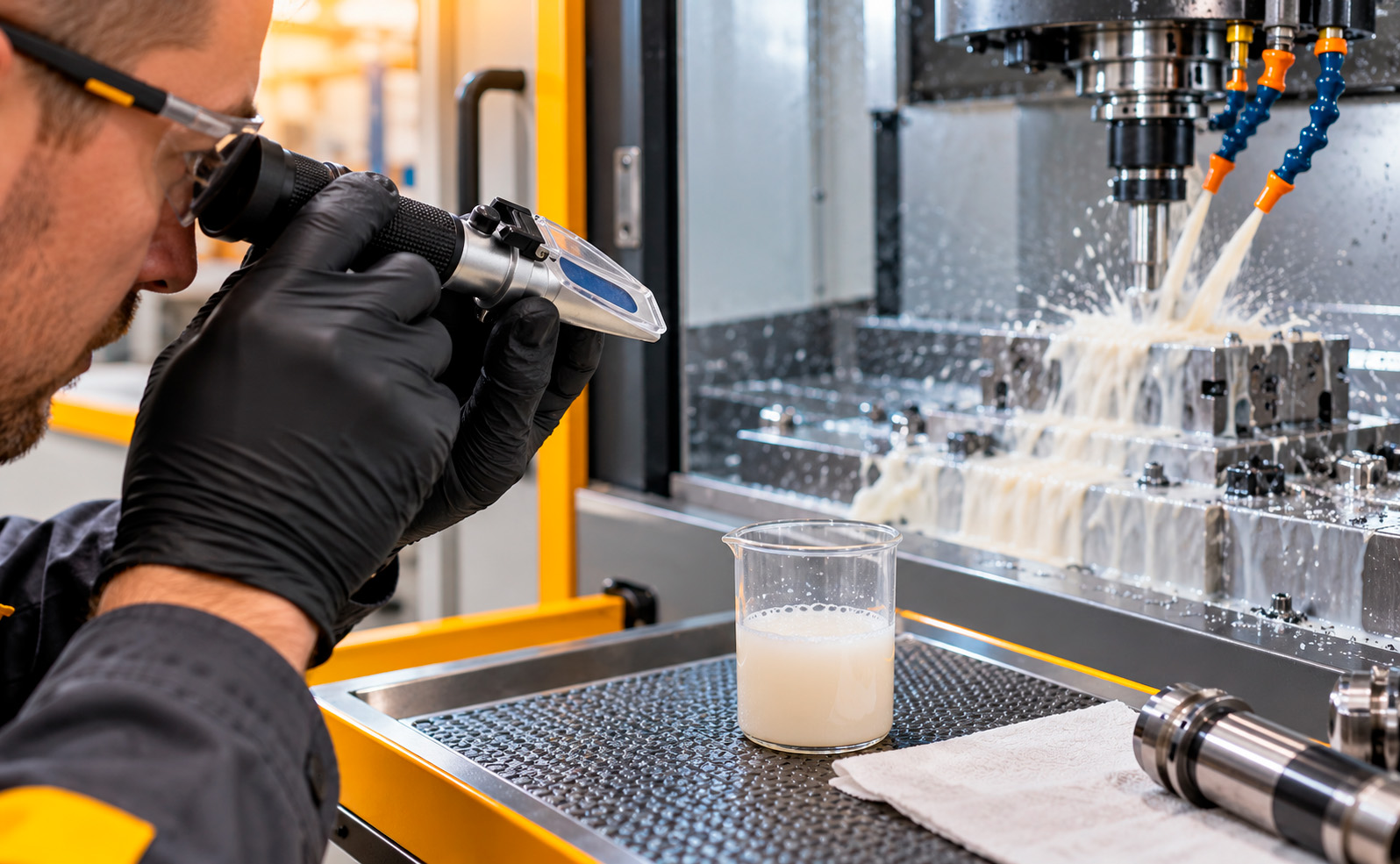

Как правильно снять показания рефрактометра
Рефрактометр показывает оптическое значение по шкале Брикс (°Bx). Оно не равно автоматически проценту любой СОЖ: нужен коэффициент или градуировочная зависимость конкретного продукта. Для Sinertek MX в техническом паспорте указан коэффициент 1,0; для других жидкостей переносить его нельзя.
- Отберите пробу из перемешанной системы. Не измеряйте только верхний слой бака, где может скапливаться постороннее масло. Согласно инструкции Sinertek MX, для проверки достаточно пробы около 100 мл.
- Удалите стружку и постороннее масло. В инструкции предусмотрены фильтрация через бумажный фильтр или центрифугирование. Загрязнения затрудняют оценку и могут завышать показание.
- Проверьте ноль прибора. Откалибруйте рефрактометр по воде, которую используют для приготовления эмульсии, согласно инструкции прибора.

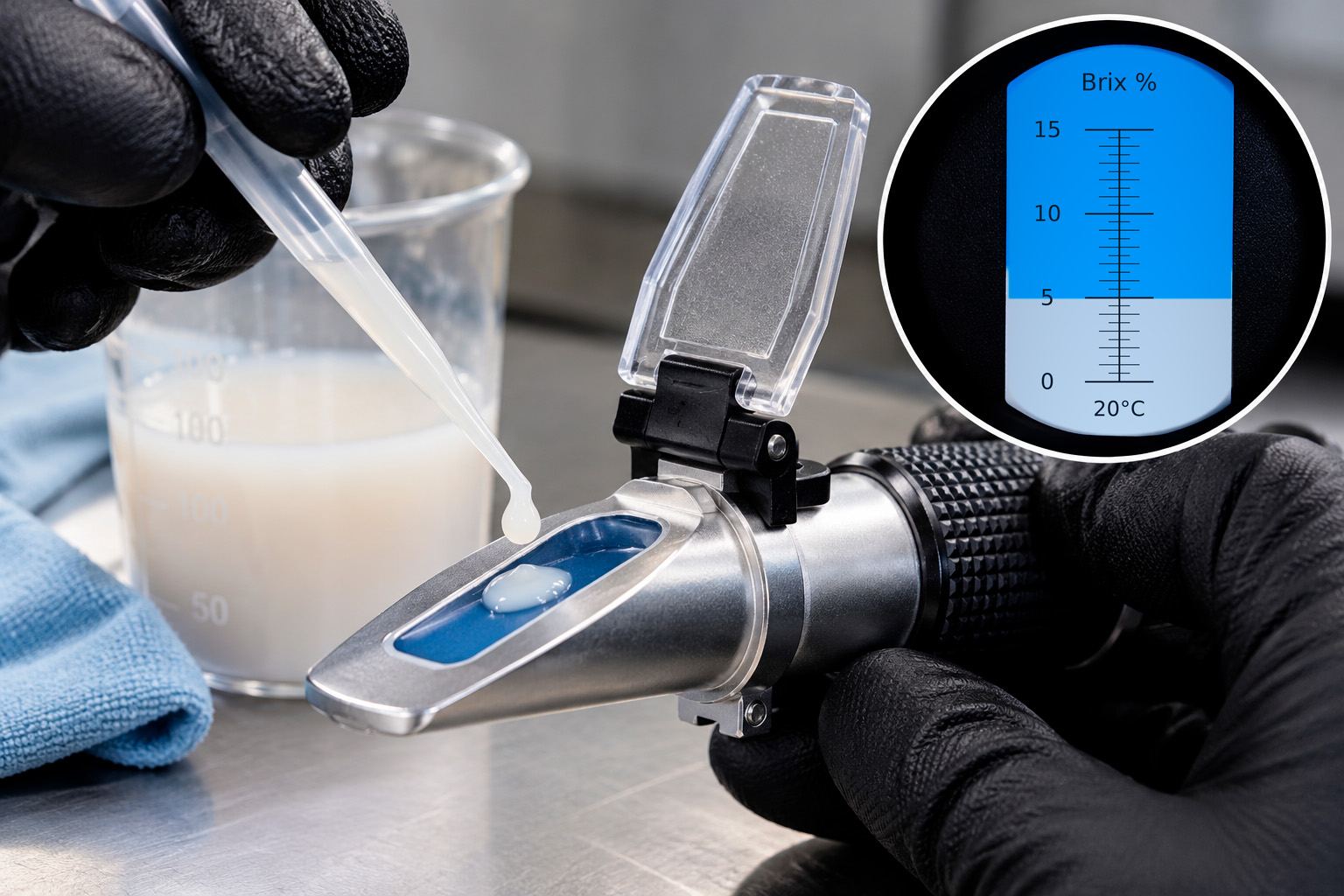

- Приведите пробу к температуре (20 ± 5) °C. Нанесите на призму 2–3 капли, выждите 15–30 секунд и прочитайте шкалу по границе светлого и тёмного полей.
- Пересчитайте показание. Для подтверждённой марки Sinertek MX умножьте °Bx на 1,0. При нечеткой границе, расслоении или сильном загрязнении проверьте пробу повторно и при необходимости используйте лабораторный метод.
В инструкции Sinertek MX отдельно предусмотрено построение градуировочного графика по контрольным образцам известной концентрации. При заметных примесях, старении эмульсии или спорном измерении не следует считать одно показание прибора окончательным анализом состава.
Калькулятор корректировки действующей ванны Sinertek MX
Введите показание рефрактометра, фактический объём эмульсии в баке и концентрацию, установленную для вашего технологического процесса. Калькулятор определит направление корректировки, проверит свободное место и покажет расчётный объём долива.
Повышение — по формуле инструкции производителя. Снижение — условный расчёт долива воды, применимый только по регламенту предприятия.
Почему 10 л в инструкции — ориентир, а не точное значение?
В инструкции Sinertek MX приведено выражение X = V × (C₂ − C₁) / 100. При 500 л, 3% и 5% это 10 л. Формула не учитывает, что после долива в ванне будет уже около 510 л. В идеализированном объёмном балансе без потерь точное достижение 5% потребовало бы около 10,53 л. Но для реальной СОЖ плотность, загрязнения и способ определения процента влияют на расчёт: поэтому корректируют по утверждённой инструкции с повторным измерением, а не переливают рассчитанное число вслепую.
Когда целевая концентрация ниже измеренной, чисто математическая оценка долива воды составляет X = V × (C₁ / C₂ − 1). Это не отдельная рекомендация производителя Sinertek MX: решение о разбавлении принимают с учётом качества эмульсии, воды, оборудования и свободного объёма.
Что делать после расчёта
Проверьте пробу. Если эмульсия пригодна для работы, рассчитайте ориентир долива концентрата по инструкции MX, убедитесь в свободном объёме, добавьте по регламенту и после перемешивания измерьте снова.
Убедитесь, что показание не искажено посторонним маслом. Разбавление водой рассматривают только при разрешённой технологии, подходящем качестве воды и достаточном месте в баке.
Не переливайте сверх безопасного уровня. Простой долив не подходит: способ удаления и замещения части жидкости выбирают отдельно с учётом свойств эмульсии и регламента станка.

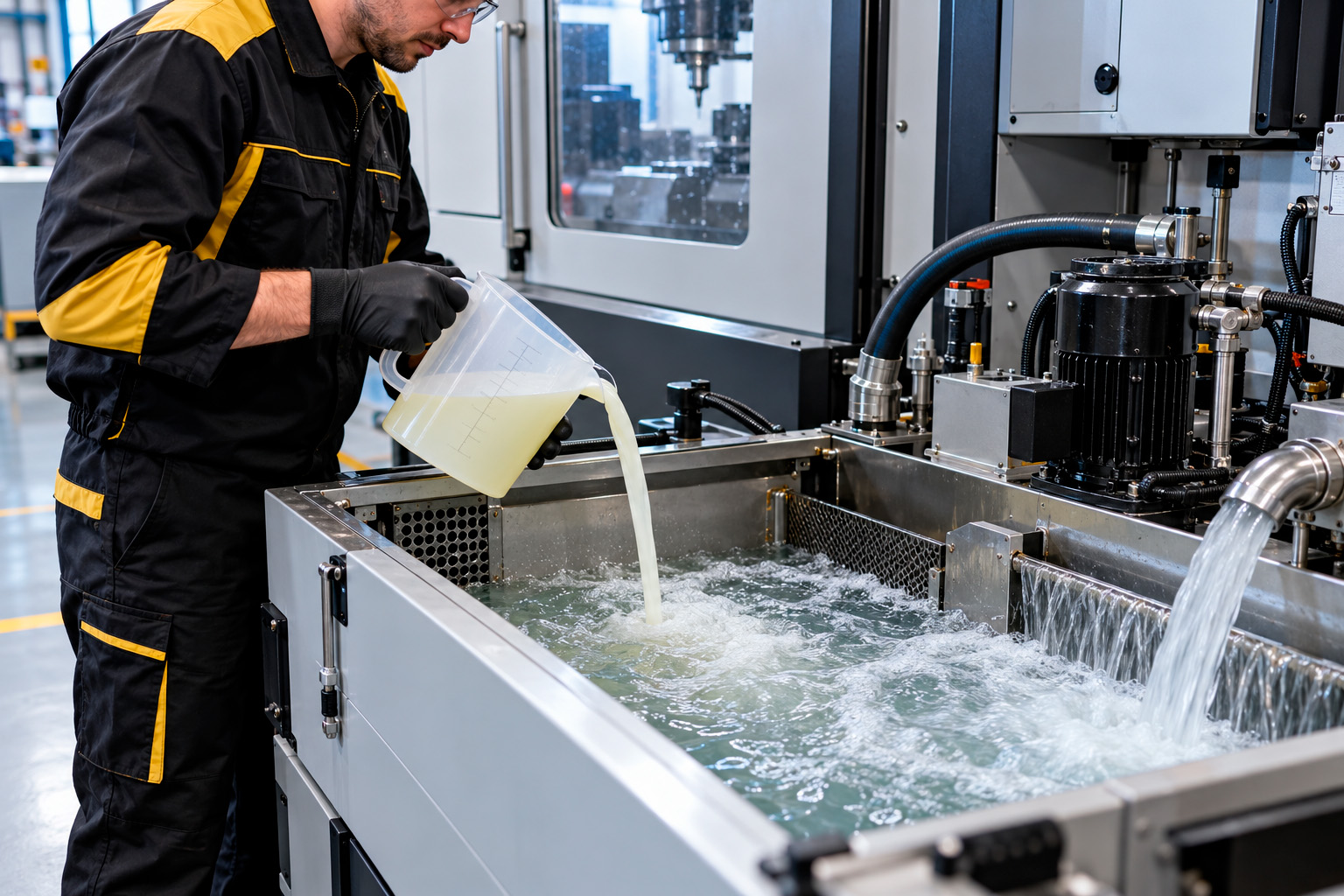

После корректировки запустите предусмотренное перемешивание или циркуляцию, отберите новую пробу и снова измерьте °Bx. Запишите дату, марку СОЖ, текущий объём, показание до и после долива, величину добавки и замечания по внешнему виду. Такой журнал позволяет отличить обычные потери с деталями от повторяющегося отклонения режима.
Режим концентрации и применимость расчёта
Для Sinertek MX техническое описание указывает рабочую концентрацию 5–10%, а отдельная инструкция по эксплуатации этой же марки допускает 2–10% с уточнением режима на предприятии. Это различие нельзя устранять усреднением. Для стандартного калькулятора принята область 5–10% из технического описания; если технологический режим предусматривает меньшую концентрацию, сверяйте применимость документа к вашей партии и операции.
В инструкции Sinertek MX указан контроль концентрации не реже одного раза в неделю, внешнего вида и запаха — ежедневно, pH — дважды в неделю. При заметном изменении состояния или после существенного долива измерения нужны вне планового графика. Указанная периодичность относится к этой инструкции и не заменяет действующий регламент предприятия.
Для другой СОЖ необходим собственный коэффициент или градуировочный график. Нельзя автоматически подставлять 1,0 для Sinertek S, M, DS, MA или для продукции других производителей. Масляные неводосмешиваемые СОЖ данным расчётом не корректируют.
При выборе концентрата учитывайте состав обрабатываемого металла, операцию, рабочую воду, состояние ванны и требования станка. Действительная пригодность подтверждается документацией применимой рецептуры и контролем на участке.
